Logo nas primeiras etapas da fabricação de dispositivos eletrônicos orgânicos e componentes optoeletrônicos, um detalhe microscópico pode fazer toda a diferença: a forma como camadas ultrafinas de um material se organizam sobre uma superfície. Um estudo recente, com participação de pesquisadores brasileiros, ajuda a compreender esse processo e pode contribuir para o desenvolvimento de tecnologias mais eficientes, como células solares, sensores ópticos e circuitos eletrônicos flexíveis.
Entre os autores do trabalho estão o físico Fábio Aarão Reis, professor titular da Universidade Federal Fluminense (UFF), e Ismael Carrasco, que atuou na Universidade de Brasília e atualmente é professor da Universidade Federal de Viçosa. Batizada de Nonmonotonic Roughness Evolution in Film Growth on Weakly Interacting Substrates, a pesquisa mereceu destaque na Physical Review Letters ao investigar um modo de crescimento peculiar de filmes finos depositados sobre substratos com interação fraca, fenômeno que pode permitir maior controle da rugosidade em escala nanométrica e, consequentemente, das propriedades físicas dos materiais envolvidos.
Na prática, filmes finos são camadas de material com espessura que pode variar de poucos átomos a algumas dezenas de micrômetros. Eles estão presentes em diversos dispositivos tecnológicos, de telas de smartphones a painéis solares. No caso específico da eletrônica orgânica, em vez de metais ou semicondutores inorgânicos tradicionais, como os feitos de silício, utilizam-se moléculas orgânicas capazes de conduzir eletricidade ou interagir com a luz.
“O que chamamos de eletrônica orgânica é a produção de dispositivos eletrônicos em que uma ou mais camadas são formadas por materiais orgânicos”, explica Reis. Segundo ele, a organização dessas moléculas na superfície é decisiva para o desempenho do dispositivo. “Existe grande interesse na obtenção de filmes cristalinos e uniformes, ou seja, em que as moléculas estejam organizadas de forma regular no espaço e com poucas variações de espessura.”
A optoeletrônica, por sua vez, reúne tecnologias em que há interação entre eletricidade e luz. Um exemplo clássico são as células solares, que convertem radiação luminosa em energia elétrica. “Quando falamos em dispositivos optoeletrônicos, pensamos justamente nesse tipo de função óptica associada a processos eletrônicos”, comenta o pesquisador.

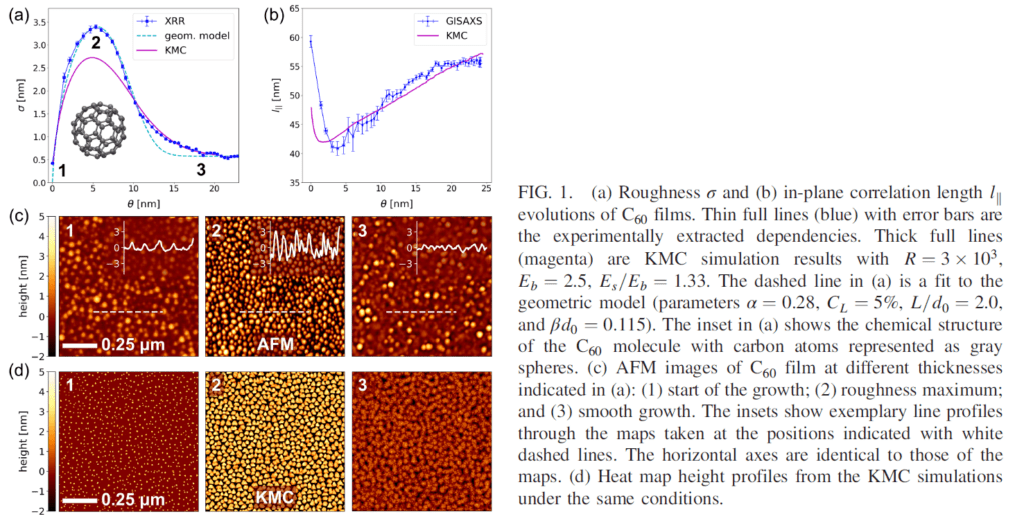

O artigo descreve um comportamento de crescimento de filmes finos caracterizado por uma evolução não monotônica da rugosidade. Em termos simples, a superfície inicialmente se torna mais irregular, mas depois volta a se tornar relativamente lisa. Esse processo ocorre quando o material é depositado sobre substratos que interagem fracamente com ele.
Substratos de interação fraca são aqueles em que a ligação entre a superfície de suporte e o material depositado é menos intensa do que as interações internas entre as próprias moléculas do filme. “Isso significa que as moléculas que estão diretamente sobre o substrato conseguem se mover com muito mais facilidade do que aquelas que já estão empilhadas sobre outras moléculas”, detalha Reis. “Em termos quantitativos, a barreira de energia para difusão sobre o substrato precisa ser significativamente menor.”
Essa mobilidade favorece a formação de pequenas ilhas tridimensionais durante as etapas iniciais da deposição. À medida que mais material é adicionado, essas ilhas crescem lateralmente e em altura, aumentando a rugosidade da superfície. Entretanto, quando elas passam a se encontrar e coalescer, formam uma camada contínua relativamente uniforme.
“O ponto não trivial é justamente esse momento em que as ilhas se unem e cobrem completamente o substrato”, afirma o físico. “Como as espessuras dessas ilhas tendem a ser bastante uniformes, a superfície resultante pode ser muito mais lisa do que se imaginava.”
Camada por camada
Tradicionalmente, a literatura descreve modos de crescimento de filmes finos baseados em condições de equilíbrio termodinâmico. Um deles é o crescimento camada por camada, em que uma nova camada só começa a se formar quando a anterior está completa. Outro é o modo Volmer-Weber, caracterizado pela formação de ilhas tridimensionais isoladas. Há ainda o modo Stranski-Krastanov, no qual algumas camadas iniciais são seguidas pela formação de ilhas.
No entanto, como a deposição de filmes finos ocorre geralmente fora do equilíbrio, a morfologia observada nem sempre corresponde à configuração de menor energia. “Mesmo em processos muito lentos, como a deposição por vapor térmico, a superfície pode evoluir de forma que a rugosidade aumente continuamente”, observa Reis. “O que mostramos é que, em certos casos, isso não acontece. A rugosidade pode atingir um máximo e depois diminuir.”
Para demonstrar que o fenômeno é geral e não depende de detalhes específicos das interações microscópicas, o estudo analisou dois sistemas moleculares com geometrias bastante distintas: o buckminsterfulereno, de formato aproximadamente esférico, e uma molécula orgânica de formato discoide. “Ao reproduzir o mesmo comportamento em materiais tão diferentes, avançamos no sentido de mostrar que se trata de um modo de crescimento genérico”, ressalta o pesquisador.
O trabalho combinou dados experimentais, modelagem geométrica e simulações computacionais. Nesse contexto, a contribuição de Ismael Carrasco foi decisiva. “Foi fundamental o esforço dele na elaboração e execução de simulações em diferentes geometrias de rede e com grande variedade de parâmetros”, afirma Reis. “Isso permitiu alcançar uma descrição quantitativa muito precisa dos resultados experimentais.”
O modelo desenvolvido pelos autores considera elementos físicos mínimos, como a diferença entre as interações filme-substrato e filme-filme e a relativa uniformidade da parte superior das ilhas. Com apenas alguns parâmetros ajustáveis, foi possível reproduzir as curvas experimentais de rugosidade em função da espessura do filme.
Do ponto de vista aplicado, compreender e controlar esse comportamento pode trazer benefícios importantes para a engenharia de materiais. Filmes ultrafinos são amplamente utilizados em dispositivos eletrônicos e optoeletrônicos, mas sua uniformidade é difícil de garantir quando a espessura é muito pequena.
“Se um pesquisador deposita uma camada orgânica de cerca de cinco nanômetros, existe a possibilidade de que ela seja, na verdade, um conjunto de ilhas isoladas”, alerta Reis. “Se outros materiais forem depositados sobre essa superfície irregular, a morfologia resultante pode afetar diretamente as propriedades físicas do dispositivo.”
Segundo ele, o estudo sugere que camadas um pouco mais espessas, ainda na escala nanométrica, podem apresentar rugosidade significativamente menor. “Ao passar de cinco para cerca de vinte nanômetros, já é possível obter filmes muito mais uniformes”, afirma. “Isso pode ser decisivo para o controle de propriedades elétricas e ópticas.”
As implicações também se estendem ao planejamento de processos industriais. Os modelos propostos ajudam a prever condições experimentais adequadas tanto para a produção de filmes contínuos quanto para a obtenção de estruturas com ilhas isoladas, que podem ser desejáveis em determinadas aplicações.
O trabalho é resultado de uma colaboração internacional iniciada a partir de um projeto de cooperação entre o Brasil e a Alemanha. A parceria envolveu visitas recíprocas das equipes e a integração entre pesquisadores teóricos e experimentais. “Foi um processo com muitos ajustes e discussões ao longo de cerca de dois anos”, relata Reis. “Começamos com observações de microscopia, passamos por simulações e só depois estruturamos o modelo geométrico.”
Apesar de o projeto de financiamento estar em sua fase final, a cooperação entre os grupos deve continuar. Entre os próximos desafios estão o estudo de filmes ultrafinos formados por moléculas orgânicas alongadas e a deposição de misturas moleculares, que podem gerar domínios estruturais em escala nanométrica.
“Essas questões têm grande relevância para a eletrônica orgânica, porque a orientação e a organização das moléculas podem variar bastante, dependendo das condições de deposição”, explica o físico. “Compreender esses processos é essencial para projetar dispositivos com desempenho previsível.”
Ao revelar um modo físico de crescimento até então pouco explorado quantitativamente, o estudo contribui não apenas para aplicações tecnológicas, mas também para o avanço do conhecimento fundamental em ciência de superfícies. “Acreditamos que se trata de uma novidade importante na descrição dos modos de crescimento. E, ao mesmo tempo, de um resultado com potencial impacto prático na fabricação de dispositivos”, conclui Reis.
Por Leandro Haberli
